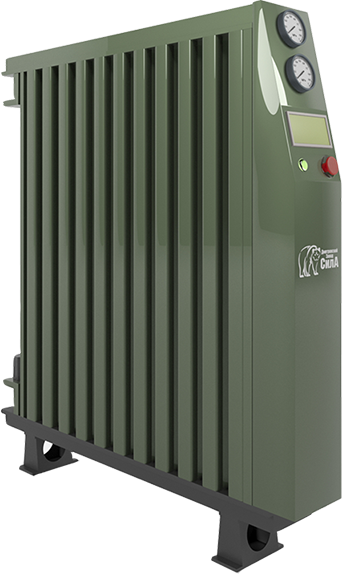

Адсорбционные осушители модульного типа горячей регенерации АОГР-М
-
Характеристики
Окружающая температура до 35°С Рабочее давление 0.4-1.3; под заказ до 16 бар Пропускная способность от 0,3 до 60 м3/мин Точка росы -40 °С (опция до -70 °С) Питание 220/1/50 -
Описание
Основное назначение осушителей сжатого воздуха - удаление водяных паров при подготовке воздуха. Используются осушители в составе компрессорного оборудования. Образующийся при работе компрессора конденсат может привести к коррозии и порче оборудования. Для правильной и качественной работы компрессора имеет большое значение тип и эффективность осушителя.Адсорбционныемосушители ДЗ СилА серии АОГР-М имеют стабильную точку росы от -40 °С до -70°С , оснащены электронной системой управления, контролирующей работу по параметрам. Благодаря новейшим разработкам наших инженеров, пересмотру самой конструкции осушителя, мы смогли добиться существенного снижения потерь сжатого воздуха - до 3%, на регенерацию адсорбента, а обновленный дизайн компонентов выглядит более привлекательно и занимает намного меньше места.
Таблица моделей
| Модель | Диаметр присоединения | Мощность, (кВт) | Пропускная способность, (м3/мин) | Габариты (ДхШхВ), мм | Масса (кг) |
|---|---|---|---|---|---|
| АОГР-6М | 2" | 0.80 | 5.68 | 740х260х1480 | 174 |
| АОГР-7М | 2" | 1.00 | 6.96 | 740х260х1750 | 202 |
| АОГР-9М | 2" | 1.00 | 8.75 | 865х260х1750 | 230 |
| АОГР-11М | 2" | 1.20 | 10.63 | 990х260х1750 | 264 |
| АОГР-13М | 2" | 1.40 | 12.76 | 1115х260х1750 | 273 |
| АОГР-14М | 2" | 1.60 | 14.28 | 1240х260х1750 | 332 |
| АОГР-18М | 2" | 2.00 | 17.96 | 1490х260х1750 | 400 |
| АОГР-21М | 3" | 2.40 | 20.88 | 1615х260х1750 | 467 |
| АОГР-25М | 3" | 2.80 | 24.95 | 1130х520х1750 | 581 |
| АОГР-29М | 3" | 3.20 | 28.53 | 1255х520х1750 | 649 |
| АОГР-35М | 3" | 4.00 | 34.62 | 1380х520х1750 | 784 |
| АОГР-38М | 4" | 4.40 | 38.36 | 1505х520х1750 | 852 |
| АОГР-43М | 4" | 4.80 | 42.58 | 1630х520х1750 | 920 |
ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ
ПОПРАВОЧНЫЙ КОЭФФИЦИЕНТ ПО ТЕМПЕРАТУРЕ
| Температура на входе (°С) | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ |
| Т (температурный коэффициент на входе) | 1 | 1 | 1 | 0.9 | 0.8 | 0.67 |
ПОПРАВОЧНЫЙ КОЭФФИЦИЕНТ ПО ВХОДНОМУ ДАВЛЕНИЮ
| ВХОДНОЕ ДАВЛЕНИЕ (БАР) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| P (Коэффициент входного давления) | 0.58 | 0.72 | 0.87 | 1 | 1 | 1.03 | 1.1 | 1.16 | 1.2 | 1.3 |
ПОПРАВОЧНЫЙ КОЭФФИЦИЕНТ ПО ТОЧКЕ РОСЫ
| Точка росы | -40℃ | -70℃ |
| D (Коэффициент точки росы) | 1 | 0.6 |
