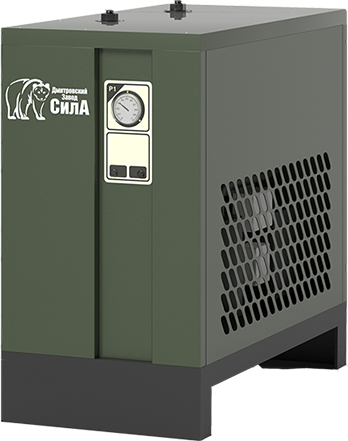

Рефрижераторный осушитель серии ОВ
-
Характеристики
Окружающая температура 35°С Темп сжатого воздуха ≤60°С Рабочее давление 0.6-1.0; под заказ до 60 бар Пропускная способность от 1,0 до 240 м3/мин Точка росы от +3 гр.С до +10 гр.С Питание 220/1/50; 380/3/50 -
Описание
Основное назначение осушителей сжатого воздуха - удаление водяных паров при подготовке воздуха. Используются осушители в составе компрессорного оборудования. Образующийся при работе компрессора конденсат может привести к коррозии и порче оборудования. Для правильной и качественной работы компрессора имеет большое значение тип и эффективность осушителя.Рефрижераторные осушители ДЗ СилА серии ОВ имеют стабильную точку росы от +3 °С, оснащены электронной системой дренажа и регулятором давления, контролирующим работу по параметрам. Преимуществом осушителей также является сравнительно низкая стоимость обслуживания.
Таблица моделей
| Модель | Диаметр присоединения | Мощность компрессора | Производительность | Габариты (ДхШхВ), мм | Масса (кг) |
|---|---|---|---|---|---|
| ОВ-1 | 3/4" | 0.30 | 1 | 660х430х640 | 38 |
| ОВ-1,5 | 1" | 0.35 | 1.5 | 770х440х730 | 52 |
| ОВ-2 | 1" | 0.50 | 2 | 830х465х810 | 65 |
| ОВ-2.5 | 1 1/4" | 0.50 | 2.5 | 830х465х810 | 73 |
| ОВ-3 | 1 1/4" | 0.75 | 3.0 | 930х600х935 | 80 |
| ОВ-4 | 1 1/2" | 0.75 | 3.8 | 930х600х935 | 92 |
| ОВ-5 | 1 1/2" | 1.00 | 5 | 930х600х935 | 100 |
| ОВ-7 | 2" | 1.50 | 6.5 | 970х585х1030 | 115 |
| ОВ-8 | 2" | 1.50 | 8.00 | 980х570х1045 | 136 |
| ОВ-11 | 2 1/2" | 2.00 | 10.50 | 1080х600х1030 | 160 |
| ОВ-14 | 2 1/2" | 2.80 | 13.80 | 1120х700х1310 | 210 |
| ОВ-15 | 3" | 4.00 | 15.00 | 1300х750х1330 | 235 |
| ОВ-20 | 3" | 4.00 | 20.00 | 1300х750х1330 | 265 |
| ОВ-27 | 3" | 5.00 | 27.00 | 1300х750х1330 | 325 |
| ОВ-30 | 4" | 7.50 | 30.00 | 1770х850х1445 | 386 |
| ОВ-35 | 4" | 7.50 | 35.00 | 1770х850х1445 | 430 |
| ОВ-40 | 4" | 7.70 | 40.00 | 1770х850х1445 | 500 |
| ОВ-45 | 4" | 8.00 | 45.00 | 1800х820х1500 | 550 |
| ОВ-55 | 5" | 10.00 | 55.00 | 1950х900х1560 | 600 |
| ОВ-65 | 5" | 10.00 | 65.00 | 1950х900х1560 | 650 |
ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ
| Давление | Температура сжатого воздуха | ||||
| Бар | 30℃ | 50℃ | 55℃ | 60℃ | 75℃ |
| 5 | 1.13 | 0.92 | 0.77 | 0.65 | 0.56 |
| 6 | 1.18 | 0.96 | 0.81 | 0.68 | 0.6 |
| 7 | 1.22 | 1.00 | 0.84 | 0.71 | 0.63 |
| 9 | 1.29 | 1.07 | 0.9 | 0.78 | 0.67 |
| 10 | 1.33 | 1.10 | 0.93 | 0.8 | 0.7 |
| Температура окруж. среды | 30℃ | 32℃ | 35℃ | 40℃ | 45℃ |
| Коэффициент | 1.02 | 1 | 0.97 | 0.92 | 0.87 |
| Точка росы | 3℃ | 5℃ | 7℃ | 10℃ |
| Коэффициент | 1 | 1.1 | 1.2 | 1.3 |
